설계 변수 검증 최적화를 통한 신속하고 정확한 리니어 모터 설계

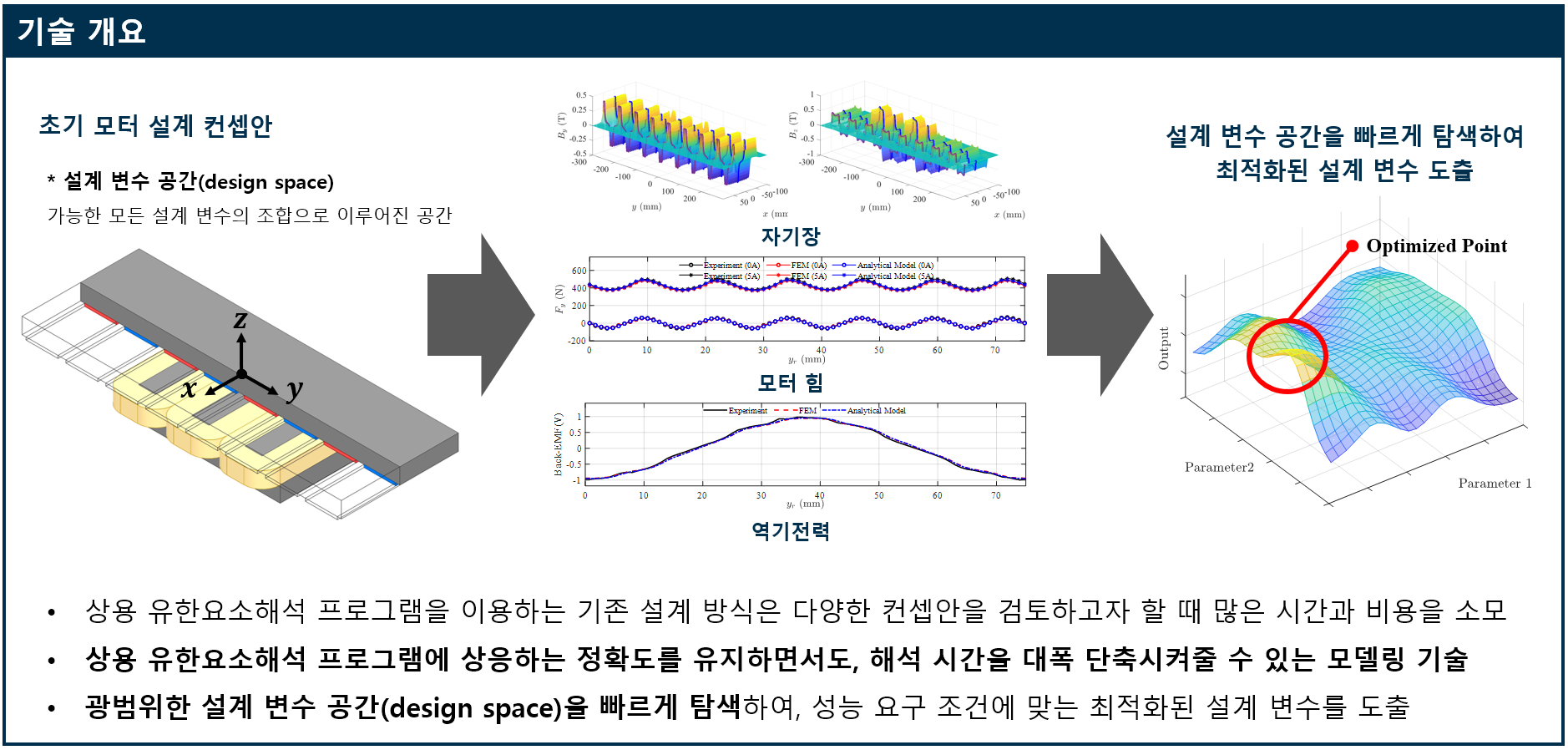

기술개요

▸ 자기 투자 행렬에 의한 주파수 기반 모델을 통해, 프로토 타입 단계의 모터가 갖는 전자기적 특성 예측 작업이 신속하게 수행될 수 있도록 하는 새로운 형태의 설계 변수 검증 및 설계 변수 최적화 방법에 관한 기술로, 축방향모터의 3차원 형상에서 기인하는 전자기 특성을 직교 좌표계로 변환하여 모터 설계 변수를 검증하고, 이러한 좌표변환 해석 방법에 따른 모터 설계 변수 최적화 방법을 제공함▸ 모터 설계 변수 검증 최적화 기술을 통해 축방향 및 리니어 모터 설계 과정에서 발생할 수 있는 복잡성과 시간 소모를 크게 줄이며, 모터 성능 극대화 방안을 모색할 수 있음

특허정보

특허명	출원번호(등록번호)
리니어 모터 설계 변수 검증 방법 및 리니어	10-2023-0138044
축방향 모터 설계 변수 검증 방법 및 축방향	10-2024-0047470

• 기술개요

  ▸ 자기 투자 행렬에 의한 주파수 기반 모델을 통해, 프로토 타입 단계의 모터가 갖는 전자기적 특성 예측 작업이 신속하게 수행될 수 있도록 하는 새로운 형태의 설계 변수 검증 및 설계 변수 최적화 방법에 관한 기술로, 축방향모터의 3차원 형상에서 기인하는 전자기 특성을 직교 좌표계로 변환하여 모터 설계 변수를 검증하고, 이러한 좌표변환 해석 방법에 따른 모터 설계 변수 최적화 방법을 제공함




  ▸ 모터 설계 변수 검증 최적화 기술을 통해 축방향 및 리니어 모터 설계 과정에서 발생할 수 있는 복잡성과 시간 소모를 크게 줄이며, 모터 성능 극대화 방안을 모색할 수 있음

• 기술의 차별성

  ▸ 신속하고 정확하게 리니어 모터의 설계 변수를 최적화함

   - 해석하고자 하는 모터의 구조를 절점과 요소로 분할하는 과정을 필요로 하지 않음

   - 해석에 소요되는 시간을 상용 유한요소해석 프로그램 대비 대폭 줄이는 것이 가능함

   - 3차원 직교좌표계에서 정자계 맥스웰 방정식의 분석적 해를 활용함으로써 상용 유한 요소해석 프로그램에 대하여 95% 이상의 정확도를 가지고 모터 해석이 가능함

   - 종래 수치 계산법에 기반한 유한요소해석 프로그램을 이용한 설계방법의 정확도를 유지하면서도 보다 신속한 모터의 설계 가능

• 응용분야

  ▸ 모빌리티 분야 - 전기차, 고속열차 및 자기 부상 열차, 드론, UAM 등

  ▸ 로봇 공학 분야 - 산업용 자동화 장비

• 시장동향




• 기술완성도
  TRL
  01

  기초이론/실험

  TRL
  02

  실용 목적의 아이디어/특허 등 개념 정립

  TRL
  03

  연구실 규모의 성능 검증

  TRL
  04

  연구실 규모의 부품/시스템 성능 평가

  TRL
  05

  시제품 제작/성능 평가

  TRL
  06

  Pilot 단계 시작품 성능 평가

  TRL
  07

  Pilot 단계 시작품 신뢰성 평가

  TRL
  08

  시작품 인증/표준화

  TRL
  09

  사업화
